(1)为什么需要一款3D查看器!认识下安装了近20万套的可视化软件3DViewstation能做什么 ...

euci 2020-10-8 10:37 43浏览

3DViewstation是真正的CAD查看器,而看似简单的“查看”却成为其真本领。3dviewstation支持多达34种3D文件格式和相关的64种文件类型直接导入,其中有大名鼎鼎的建模软件CATIA\NX\Solidworks\Creo...导入3D格式(34) ...

3DViewstation是真正的CAD查看器,而看似简单的“查看”却成为其真本领。
3dviewstation支持多达34种3D文件格式和相关的64种文件类型直接导入,其中有大名鼎鼎的建模软件CATIA\NX\Solidworks\Creo...

导入3D格式(34)

文件后缀(64)

3D-PDF

PDF

3DViewStation

3DVS, VSXML

ACIS

SAT, SAB

Autodesk 3DS

3DS

Autodesk Design Web Format

DWF, DWFX

Autodesk Inventor

IPT, IAM

CATIA V4

MODEL, DLV, EXP, SESSION

CATIA V5

CATPRODUCT,

CATPART, CATShape,

CGR, 3DXML

CATIA V6

3DXML

COLLADA

DAE

CPIXML

CPIXML

Creo (Pro/E)

PRT, XPR, ASM, XAS,NEU

Filmbox

FBX

GL Transmission Format

GLTF, GLB

I-deas

MF1, ARC, UNV, PKG

IGES

IGS, IGES

Industry Foundation Classes

IFC

JTOpen

JT

LIDAR Point Cloud Data File1

E57

NX (Unigraphics)

PRT

Parasolid

X_T, X_B

PLMXML

PLMXML

PRC

PRC

Autodesk Revit2

RVT, RFA

Rhino3D

3DM

Solid Edge

ASM, PAR, PWD, PSM

SolidWorks

SLDASM, SLDPRT

STEP Exchange

STP, STEP, STPZ

STEP/XML

STPX, STPXZ

Stereo Lithography

STL

Universal 3D

U3D

VDA-FS

VDA

VRML

WRL, VRML

Wavefront OBJ

OBJ

​不仅仅支持3D,2D文件同样不在话下,29种格式相关的38种文件类型与3D查看旗鼓相当:

导入2D格式(29)文件后缀(38)
2D-PDFPDF
Autodesk Design Web FormatDWF
Autodesk DrawingDWG
Autodesk  Drawing Exchange FormatDXF
CALSMIL
Catia V4 DrawingMODEL, DLV, EXP
Catia V5 DrawingCATDrawing
Catia V6 Drawing3DXML
Computer  GraphicsCGM
Metafile
Creo / ProE DrawingDRW
GerberGER
Graphics Interchange FormatGIF
HPGLPLT
HPGL/2PLT
JPEGJPEG, JPG
JPEG2000JP2
Microsoft ExcelXLS, XLSX
Microsoft PowerpointPPT, PPTX
Microsoft WordDOC, DOCX
MicroStationDGN
NX DrawingPRT
Open OfficeODG, ODP, ODS, ODT
Portable  Network GraphicsPNG
SolidEdge DrawingsDFT
Solidworks DrawingSLDDRW
Tagged  Image  File FormatTIF, TIFF
Windows BitmapBMP
WebPWEBP

除了能够轻松导入,3DViewstation也是一个导出能手:

输出3D格式(13)

文件后缀(18)

3D-PDF

PDF

3D Manufacturing Format

3MF

3DViewStation

3DVS, VSXML

ACIS

SAT, SAB

Filmbox

FBX

Industry Foundation Classes[1]

IFC

IGES

IGS, IGES

JTOpen

JT

Parasolid

X_T

PRC

PRC

STEP Exchange

STP, STEP

Stereo Lithography

STL

VRML

WRL, VRML

包括2D文件格式的输出:

输出2D格式(8)

文件后缀

2D-PDF

PDF

3DViewStation

3DVS

Autodesk Drawing Exchange Format3

DXF

Computer Graphics Metafile3

CGM

JPEG

JPG

Portable Network Graphics

PNG

Scalable Vector Graphics3

SVG

Windows Bitmap

BMP

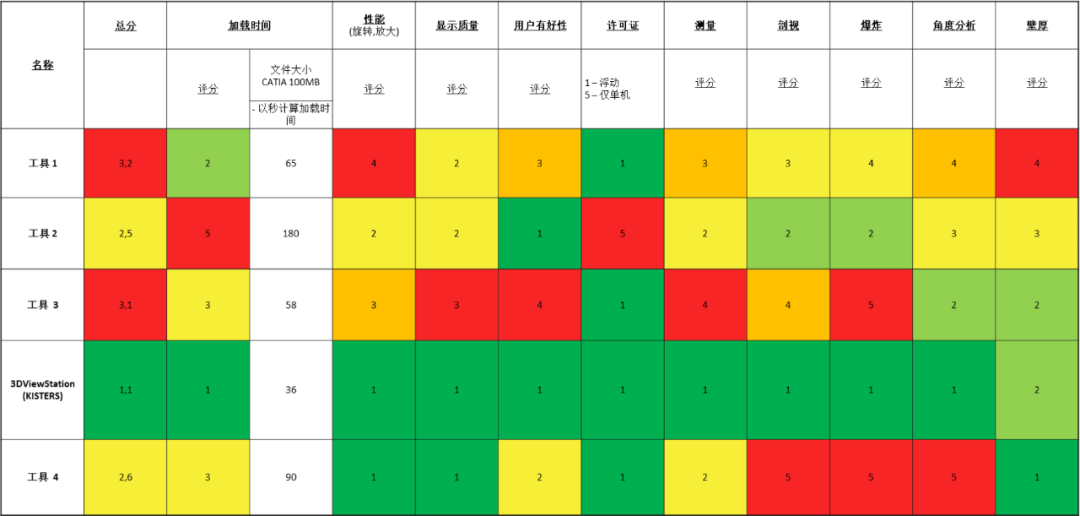

从加载时间,显示质量等各个指标与其它相似工具(隐去工具名称)做个全面的对比(点击放大查看):

各项指标的总得分可以看到, 3DViewstation具有极高的优势。
有人问,为什么要买个查看器?这个问题就像有了Office为什么还要PDF一样
Office虽然具有超强的编辑功能,却无法作为标准可信赖的发布标准,谁都会担心手一抖就篡改掉了原内容。
在工程领域,工程师辛辛苦苦做出来的模型,如果还是源文件发布出去,会有什么问题呢?
  • 第一个严重的问题就是有去无回,别人拿到你的源文件马上可以修改修改,占为己有
  • 第二个问题就是谁也不知道中间有没有被人修改过
  • 第三个问题是原始文件保留了大量的参数化信息,文件体积过大,不适合网络传输
  • 当然第四个问题更具有实际的挑战,我的客户给了不同的3D格式,我怎么打开呢, 难道每个格式的文件我都要买对应的软件吗?
反过来思考,以上问题的答案也就是3DViewstation存在的原因,它解决了:
  • 文件被篡改的可能,通过3DViewstation打开并输出为3DVS格式的文件,只能查看不能编辑,有效保护的原始知识产权,而且有利于分享合作
  • 通过3DViewstation输出的3DVS格式,相比于原始格式具有轻量化的处理,体积会小很多
  • 3DViewstation可以打开不同的3D格式,一个工具解决多CAD格式的问题,还便宜: )有了它何必再冒着风险用盗版呢

下面再列举些典型的功能
常规的测量标注

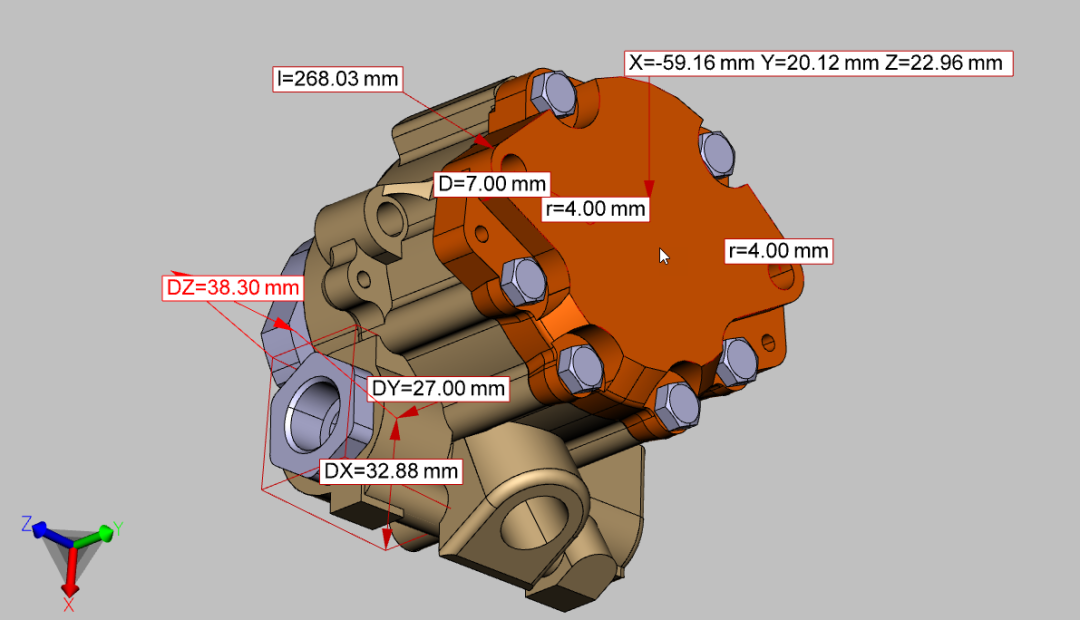

支持点线面体的各种尺寸角度测量,如面积求解

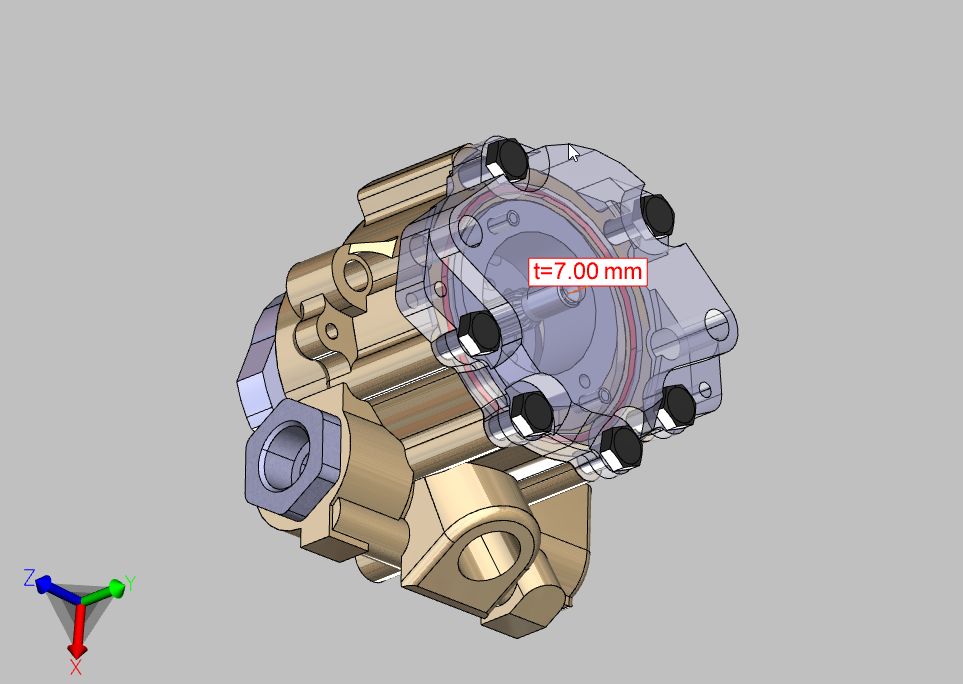

射线测量厚度

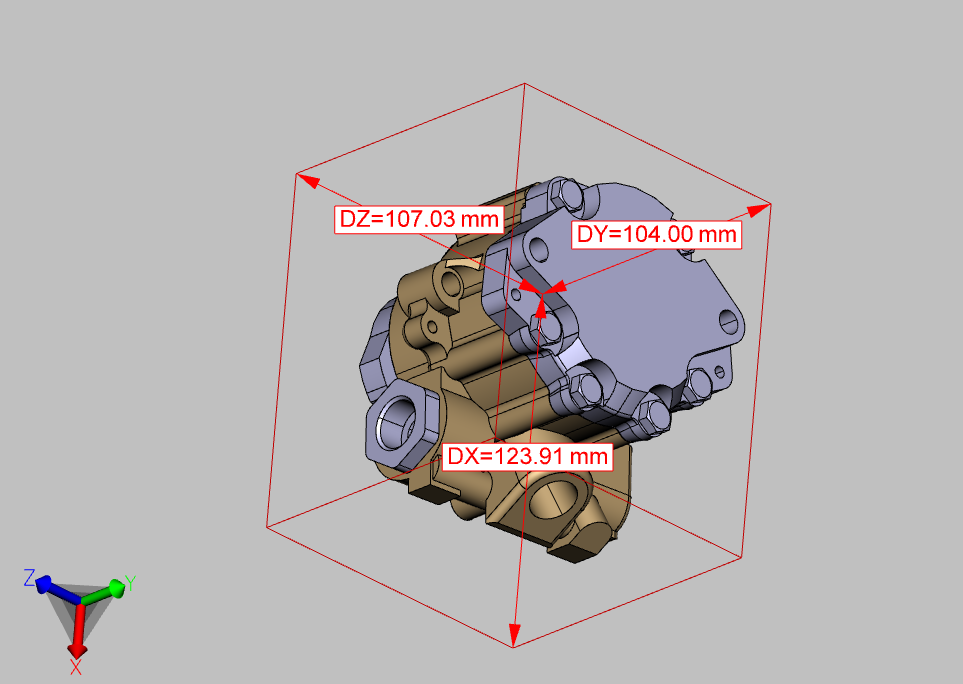

最大边界Box测量

剖视

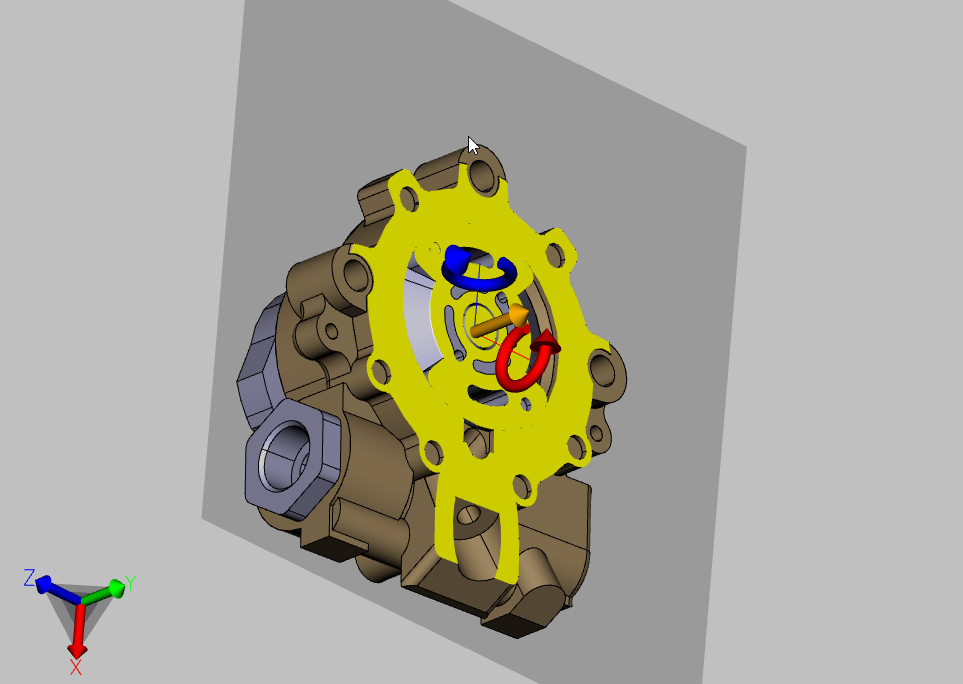

从多个角度进行平面剖切视图查看

赋予材质查看

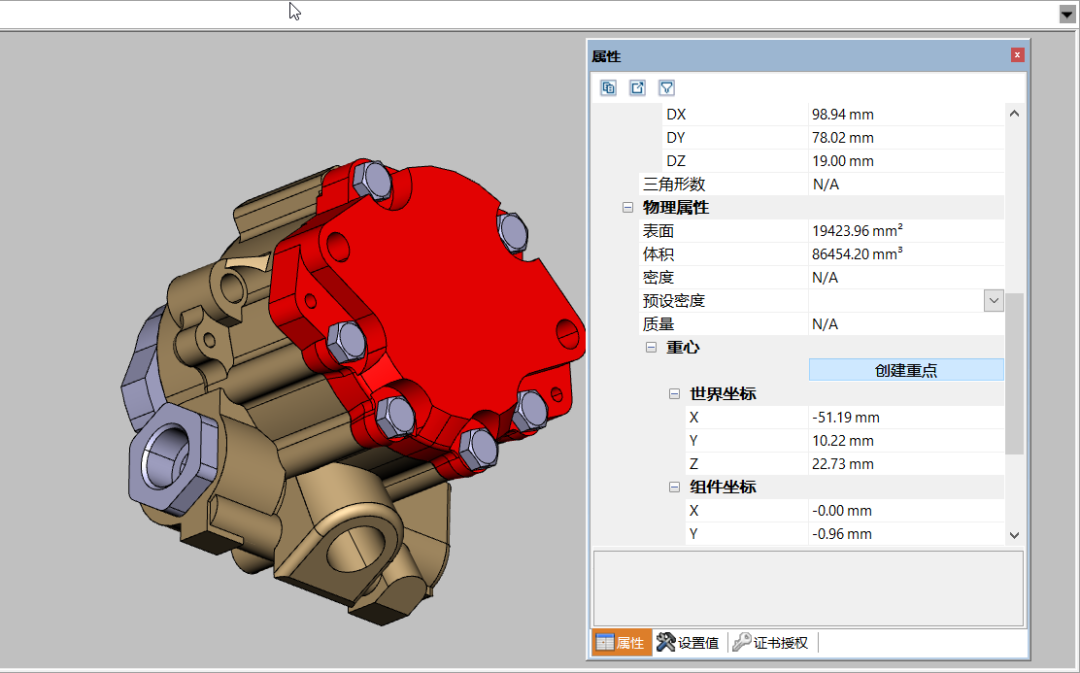

物理属性计算

多CAD格式导入
在一个文件中进行不同格式的CAD模型的布局
查看

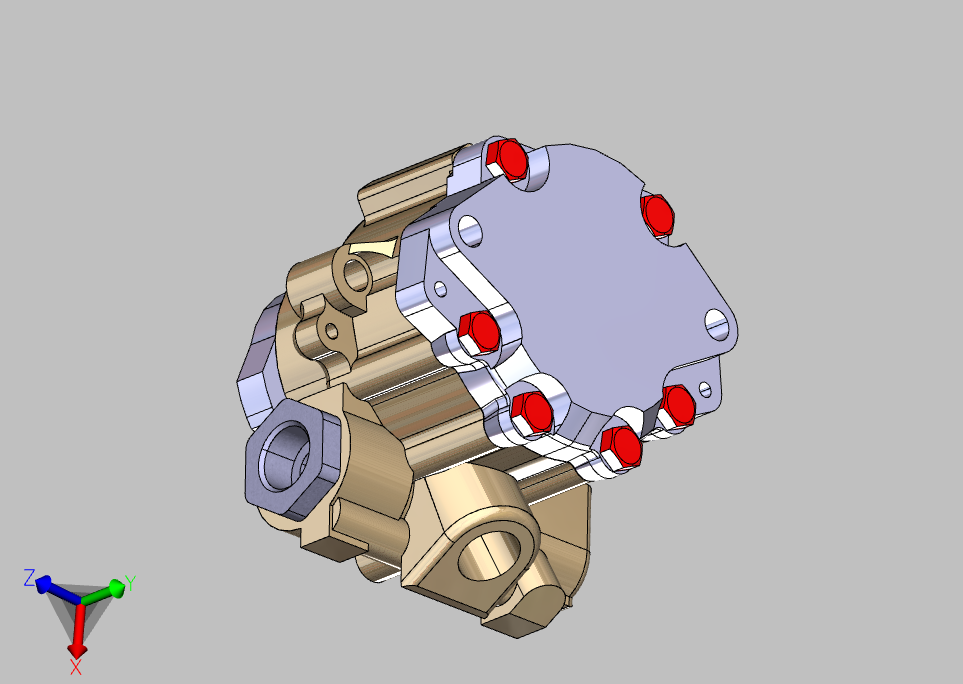

插图查看,可以拿来迅速插入到各种说明手册中
